저는 3D 모델링 할때 어떤 프로그램을 쓸지 고민하다가 FreeCAD를 선택했습니다.

코드 위주인 OpensCAD를 사용할까 고민하다가

복잡한 모델을 만들것 같진 않기도 하고 FreeCAD가 좀 더 직관적인것 같아 골랐습니다.

리눅스에도 호환이 잘되는것 같았구요.

여기에 3D 프린팅 소프트웨어들이 정리되어있으니 참고하시길 바랍니다.



사진과 함께 간단한 도안을 만드는 방법을 알려드리겠습니다.

처음 시도하는 사람들에게 좋은 가이드(링크)를 참고하시면 더 도움 되실거예요.

우선 웹사이트를 가셔서 설치를 하신다음에 처음 켰을때 create new를 누르시면 빈 화면이 나옵니다.

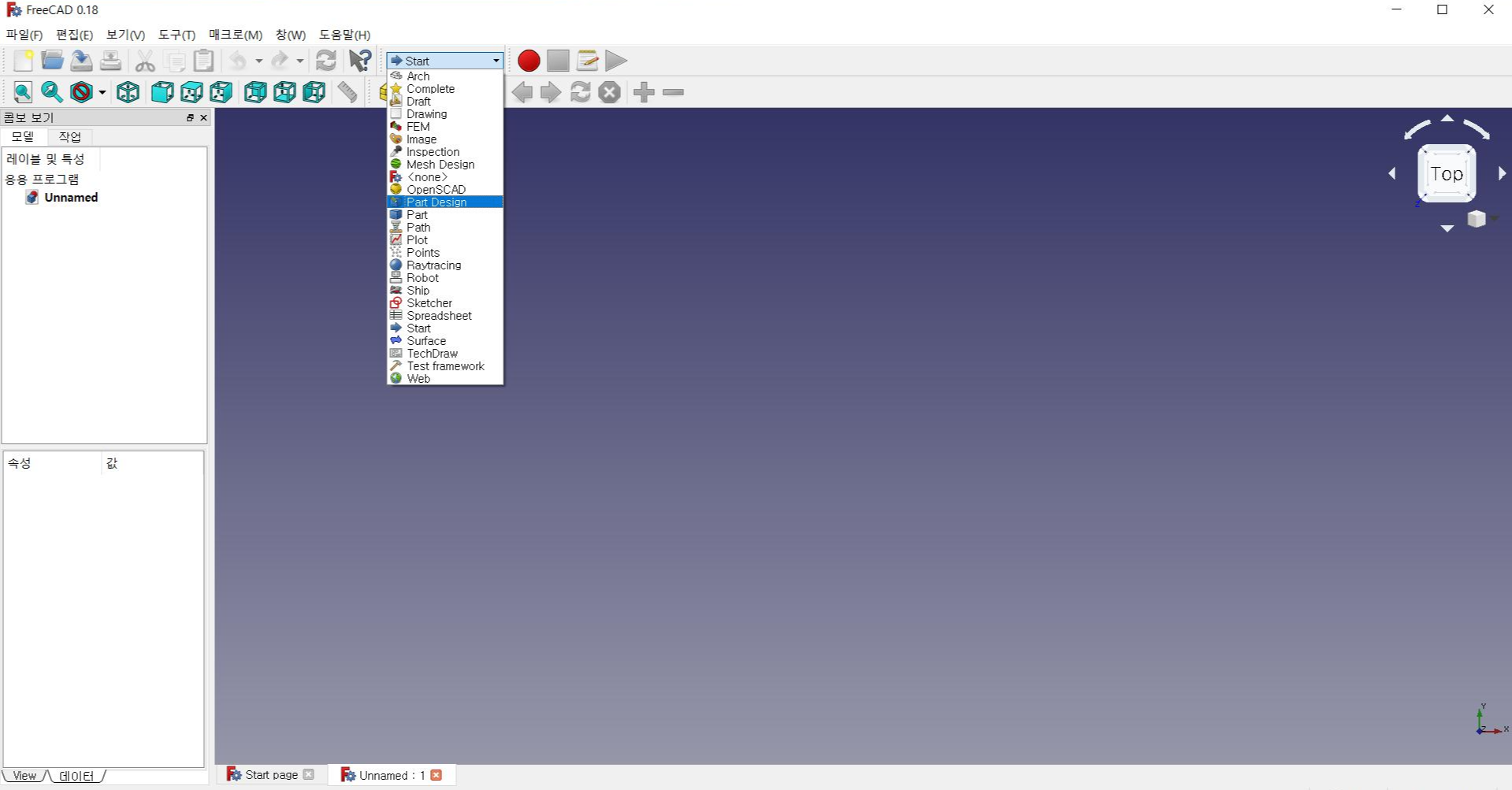

그 후 part design을 누릅니다.

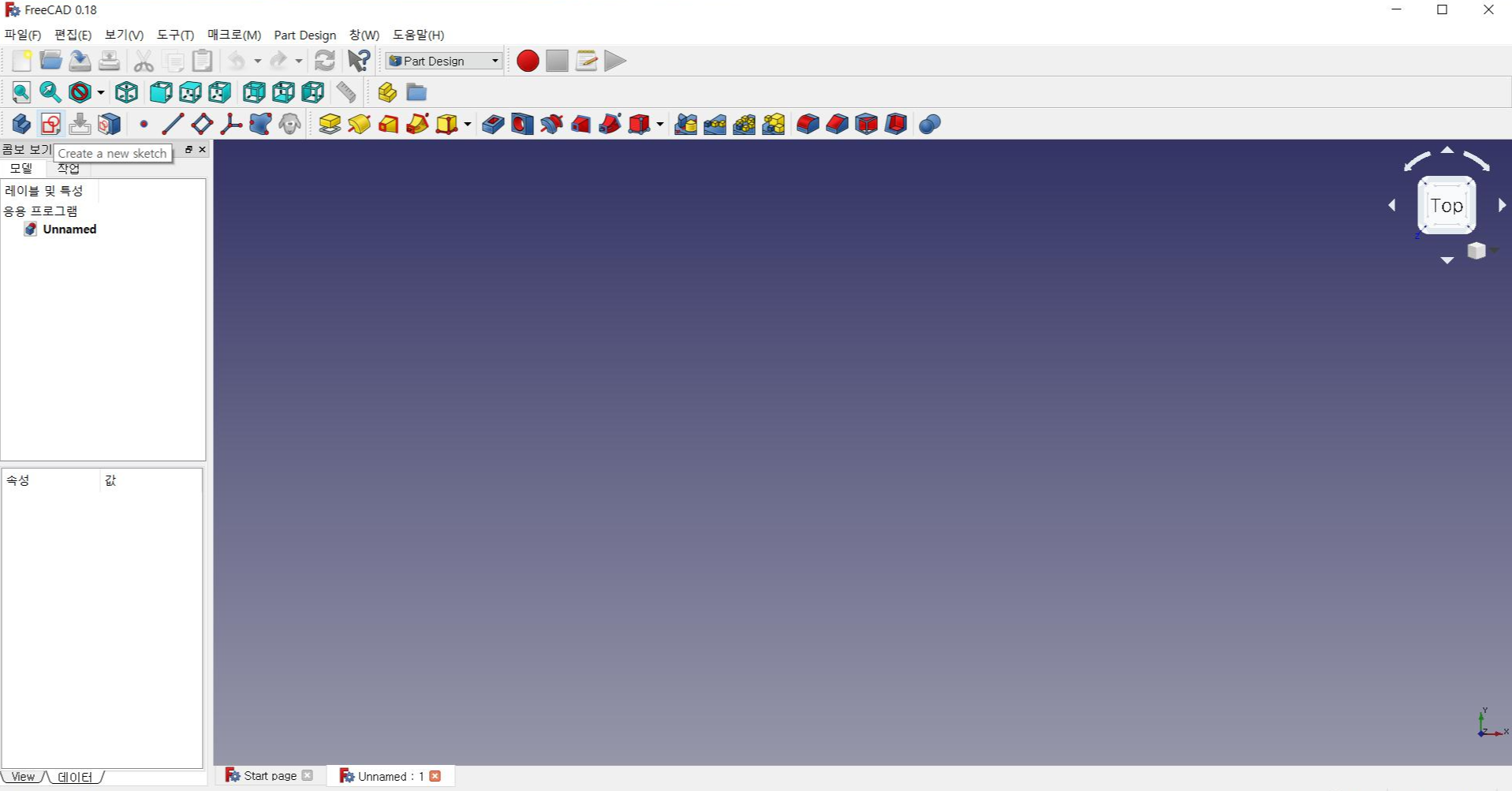

그리고 create a new sketch 아이콘을 누릅니다.

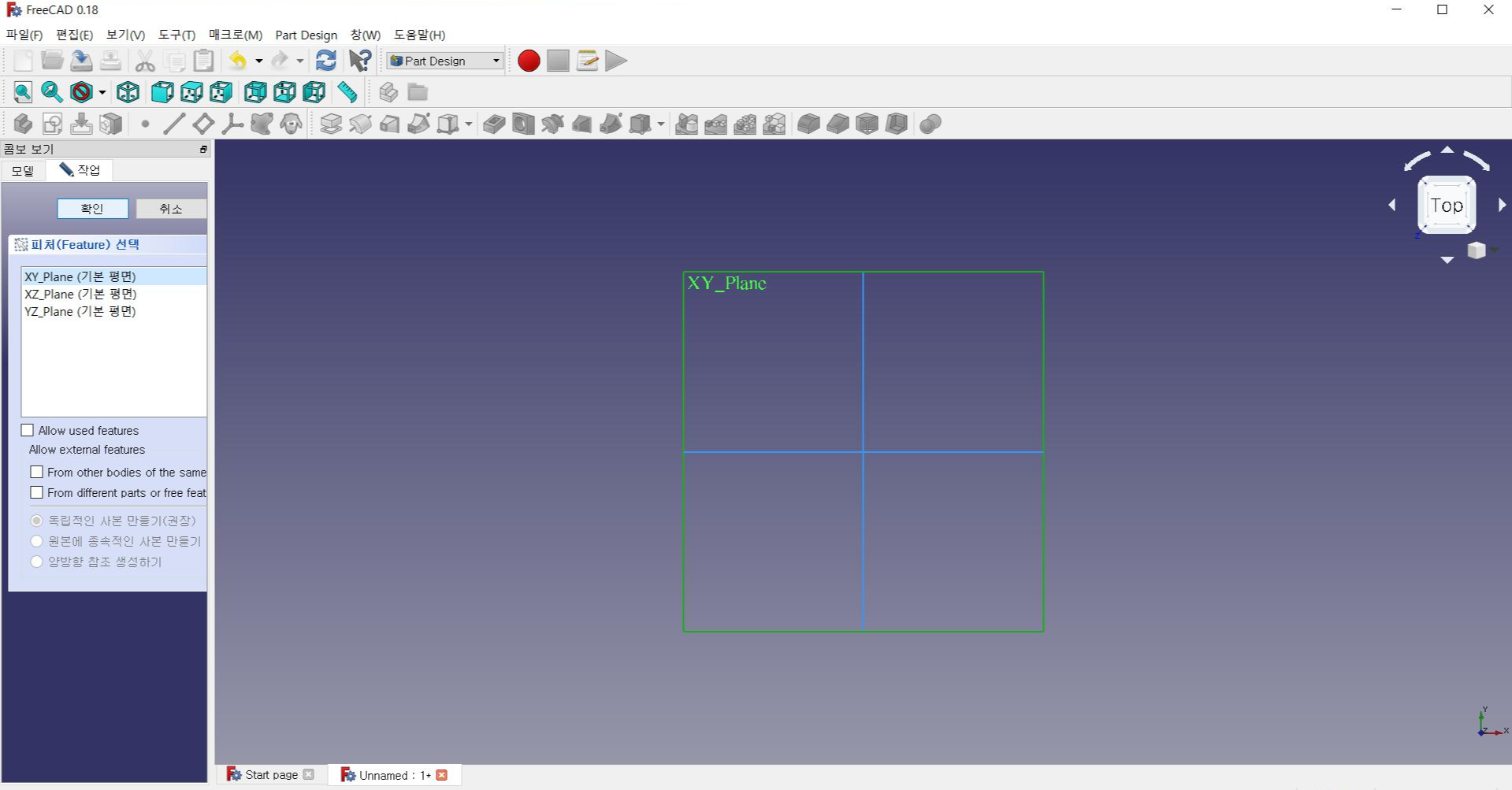

XY_Plane을 선택하시고 확인 클릭



저는 타원을 만들거예요. 콘 모양에서 첫번째 옵션 클릭

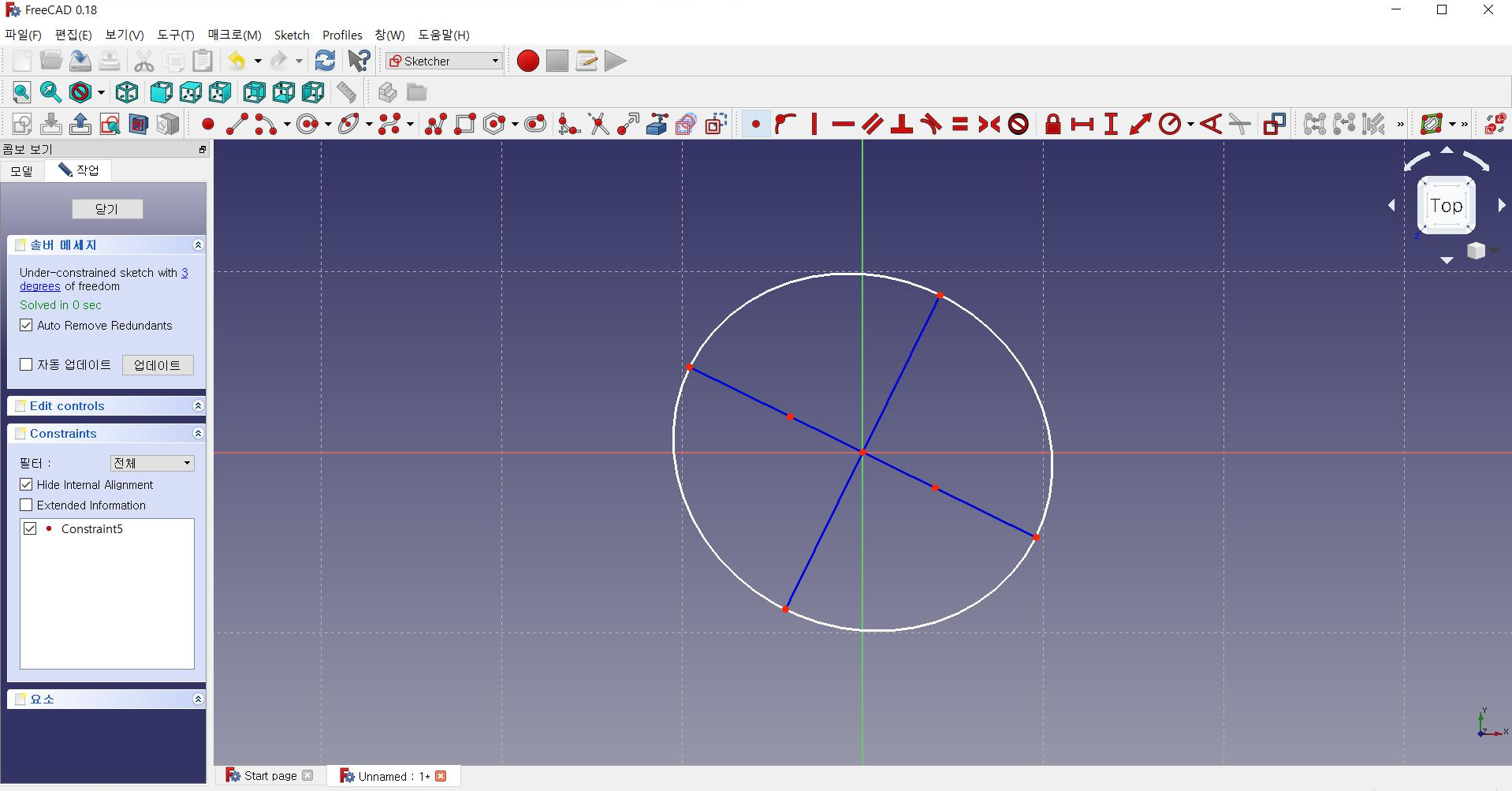

두번 클릭하시고(x축 y축 조절) 오른쪽 버튼을 누르면 타원이 그만 생성됩니다. 여기에서 타원의 중점과 원점을 누르고 (점이 초록으로 바뀜)



상단 가운데의 빨간 점을 누르면 두 점이 고정이 됩니다.

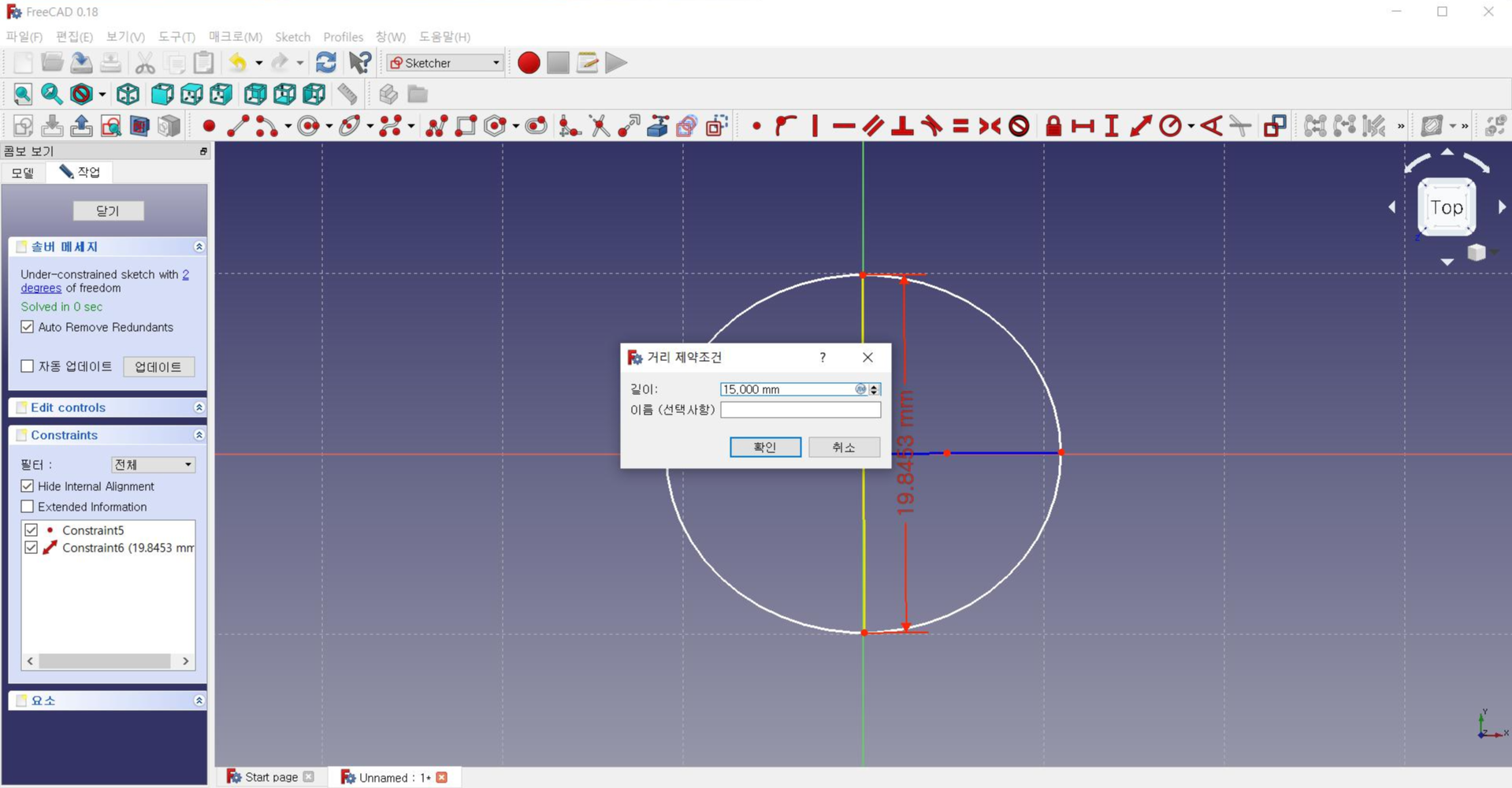

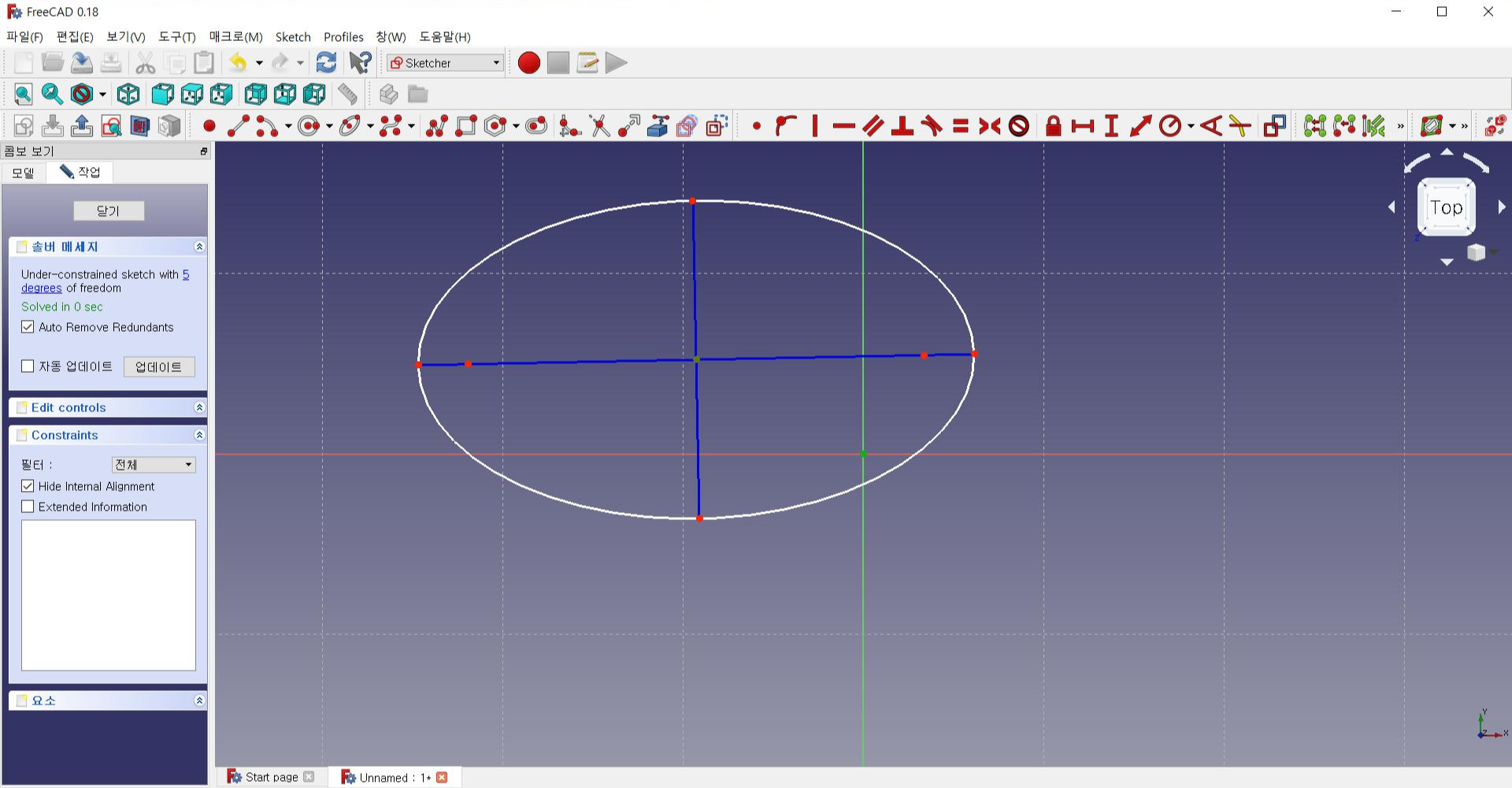

이제는 축의 길이를 정할겁니다. 축을 선택하고 직선(양쪽 끝에 화살표 있는 아이콘)을 누르면



길이를 설정할 수 있습니다. 단위는 mm인것에 유의해서 적어주세요.

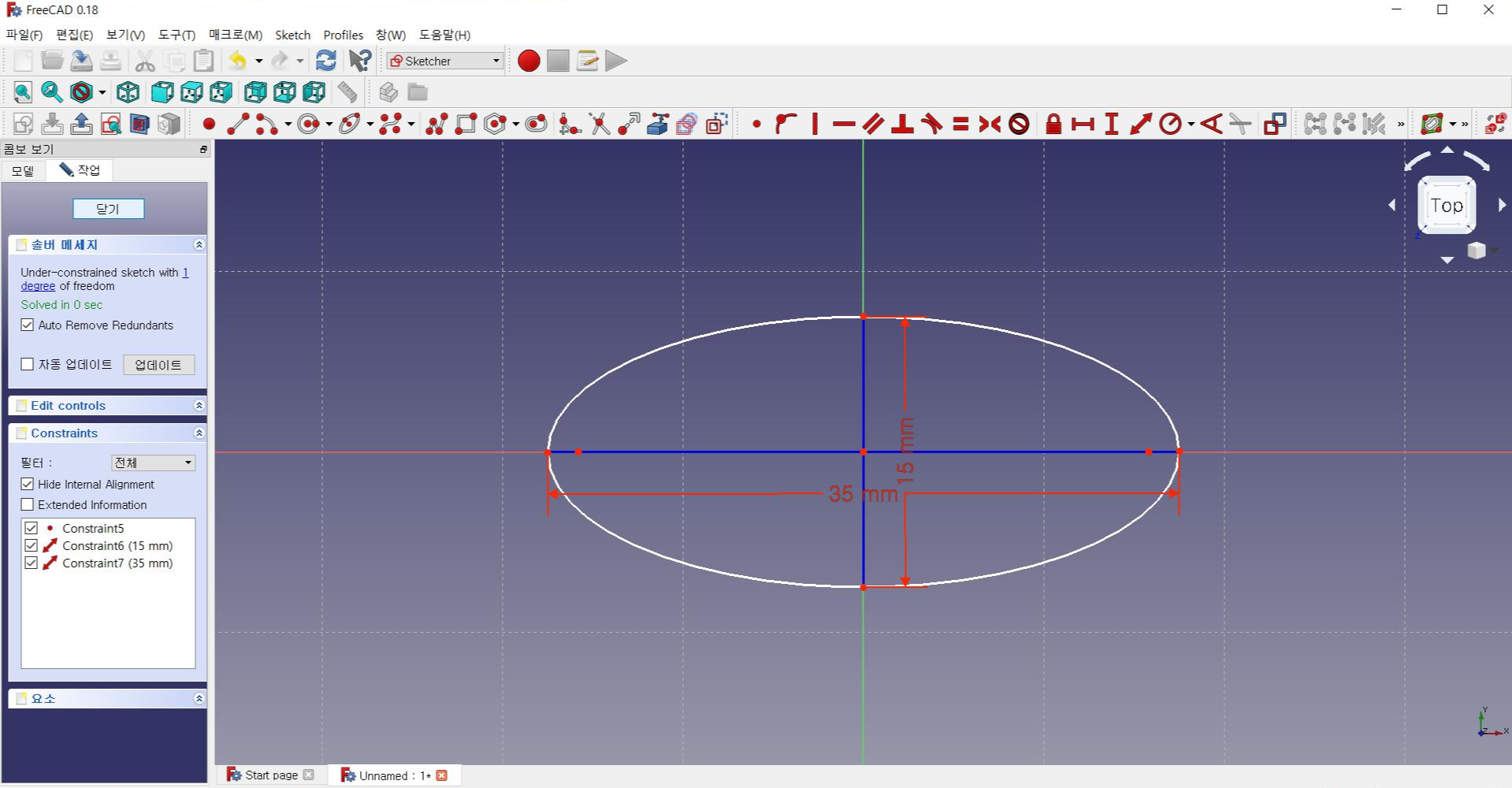

이렇게 보시는 바와같이 길이가 결정되면 표시가 뜹니다. 얼추 그렸으니 닫기를 클릭합니다.

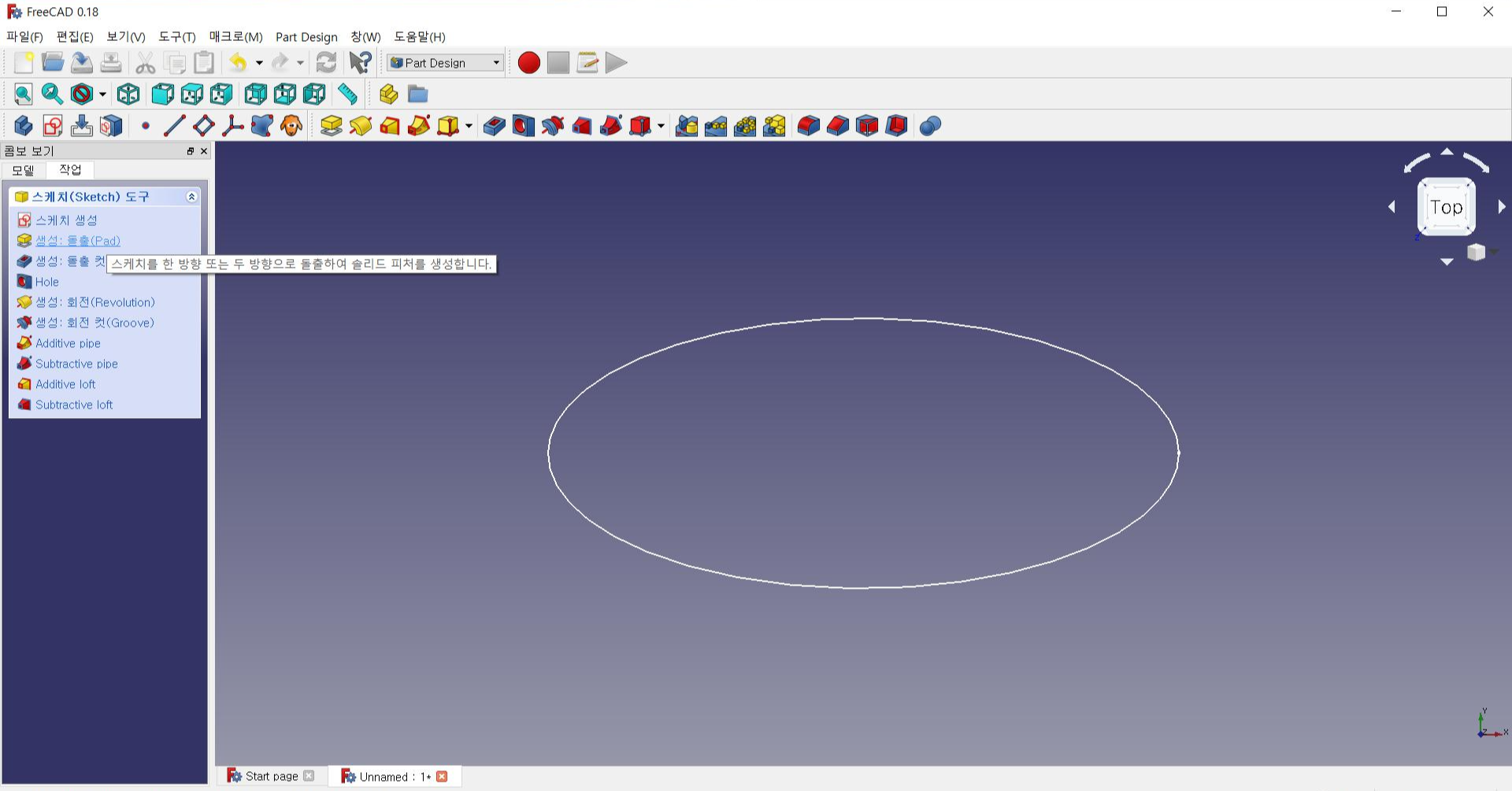

입체감을 주기 위해서 스케치에 두께를 줄건데, 돌출을 클릭해보세요.



그러면 이렇게 타원이 두꺼워집니다. 길이는 설정 가능해요. shift+오른쪽키 드래그를 하면 3차원 모형을 회전시킬 수 있습니다.

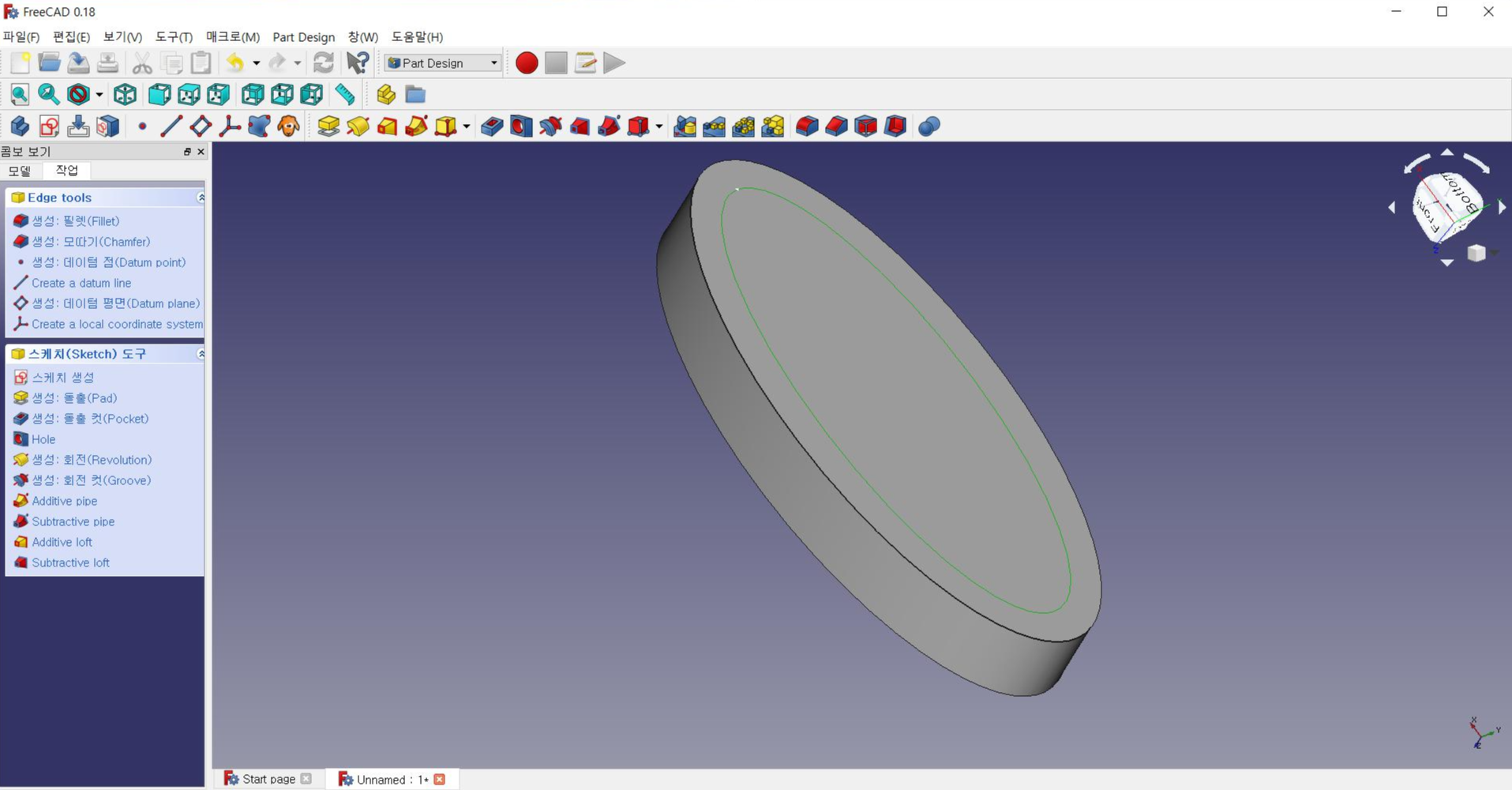

또 조금 생략되었지만 기존 스케치 면을 선택하고 2mm씩 작은 타원을 그렸습니다. 위 사진은 그 타원 스케치를 선택한 모습입니다. 이제 이 선에 맞춰 홈을 파줄건데, pocket을 누릅니다.



처음에는 구멍이 뽕 뚫릴건데, pocket길이를 pad 길이보다 작게 해주면 위 그림처럼 됩니다.

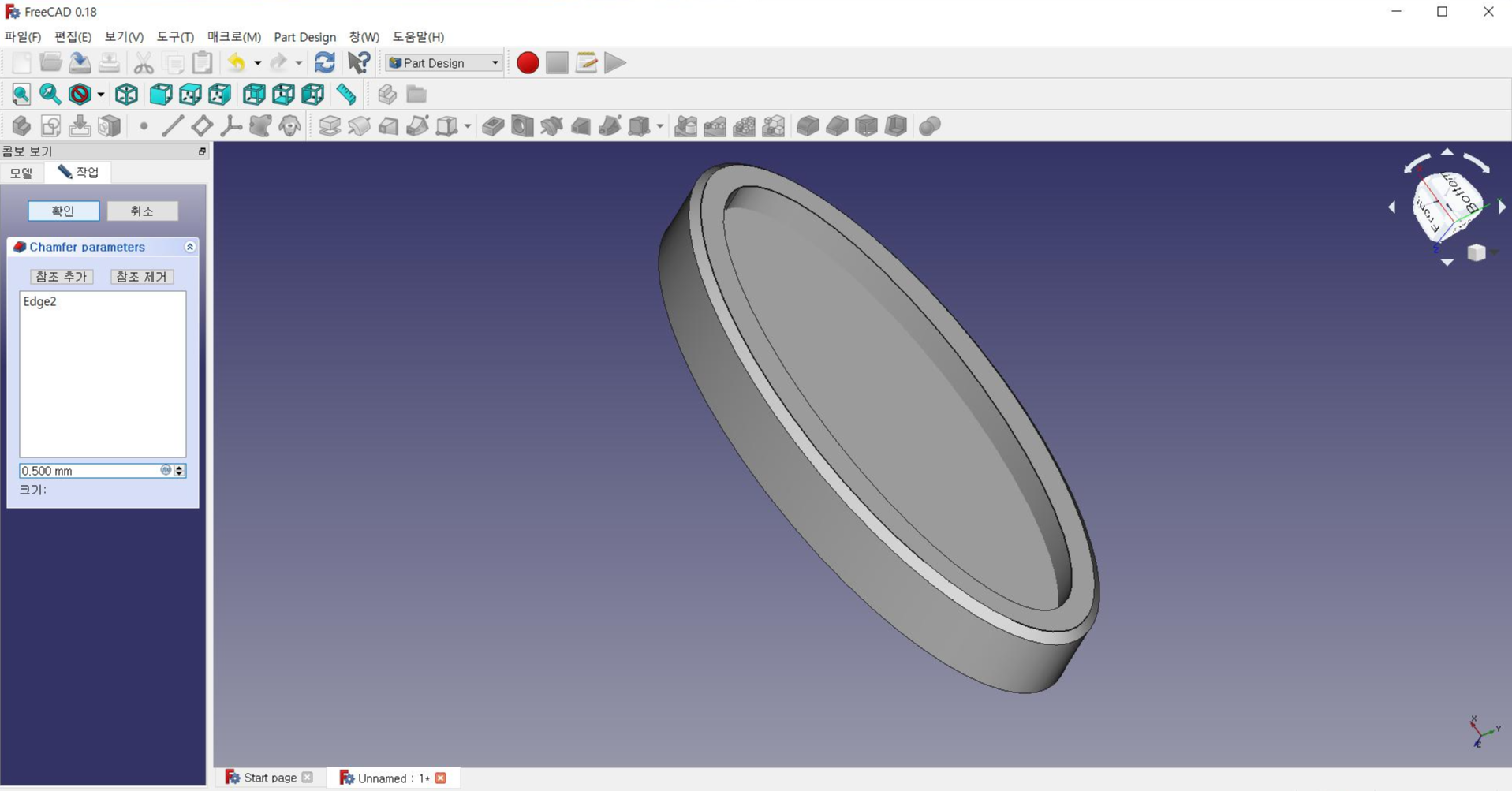

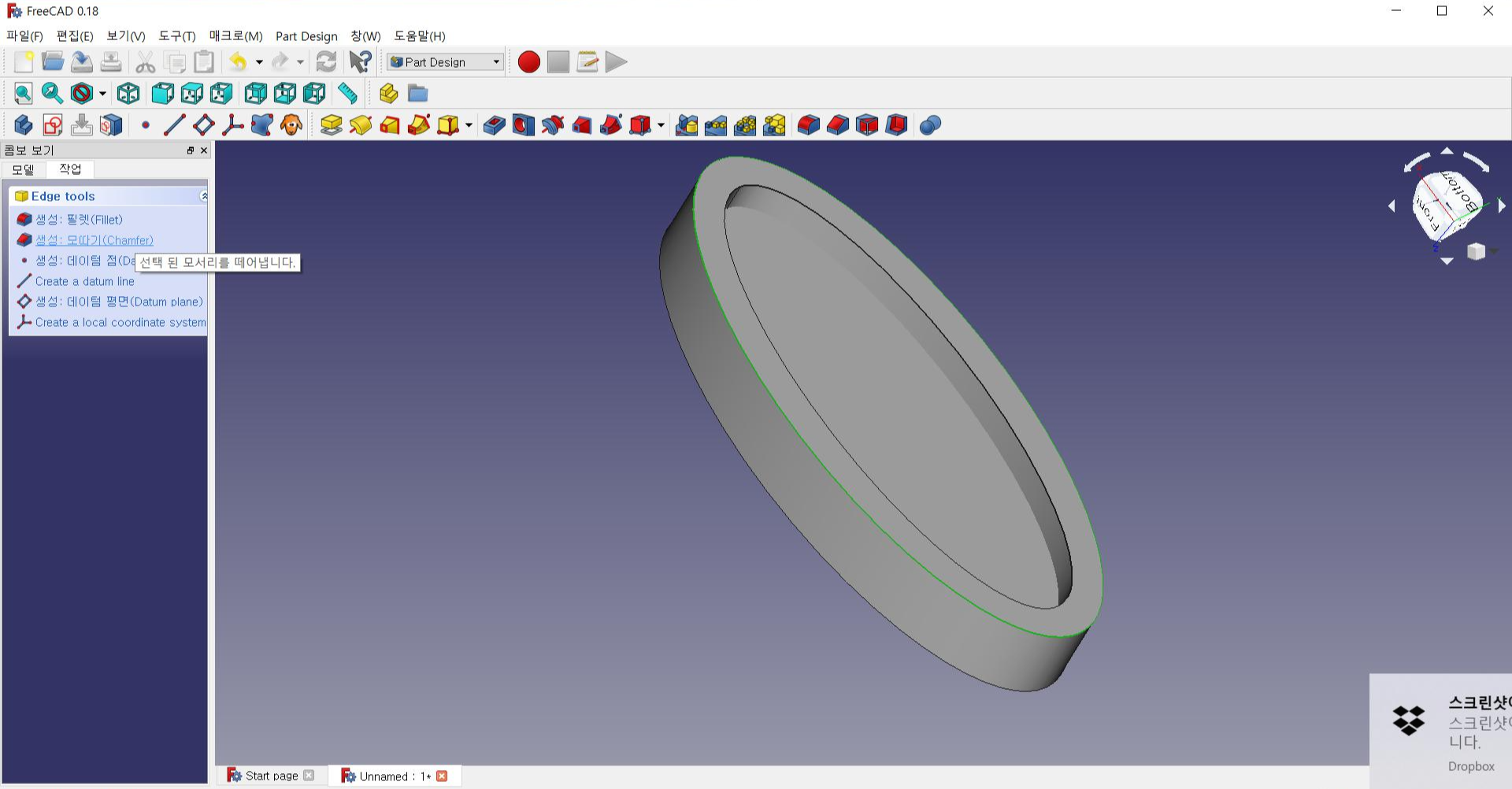

이제는 모서리부분을 좀 깎아 줄겁니다. 테두리를 클릭하고 모따기를 클릭하시면 됩니다.

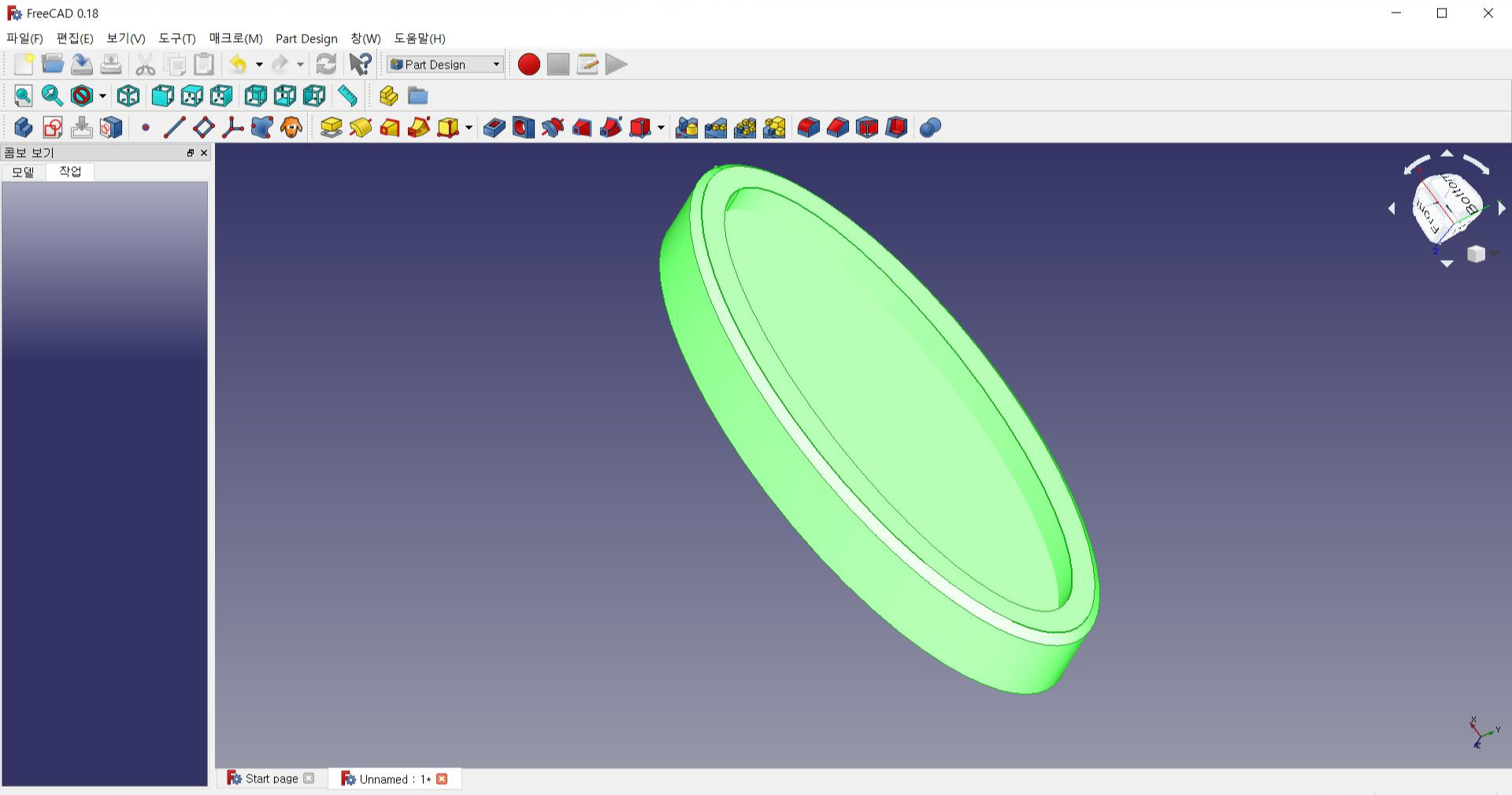

짠 이렇게 모서리가 깎아졌습니다. 이제 모델이 완성되었으니 저장만하면 됩니다.



모형을 더블클릭하면 모든 면이 선택되어 밝게 빛납니다.

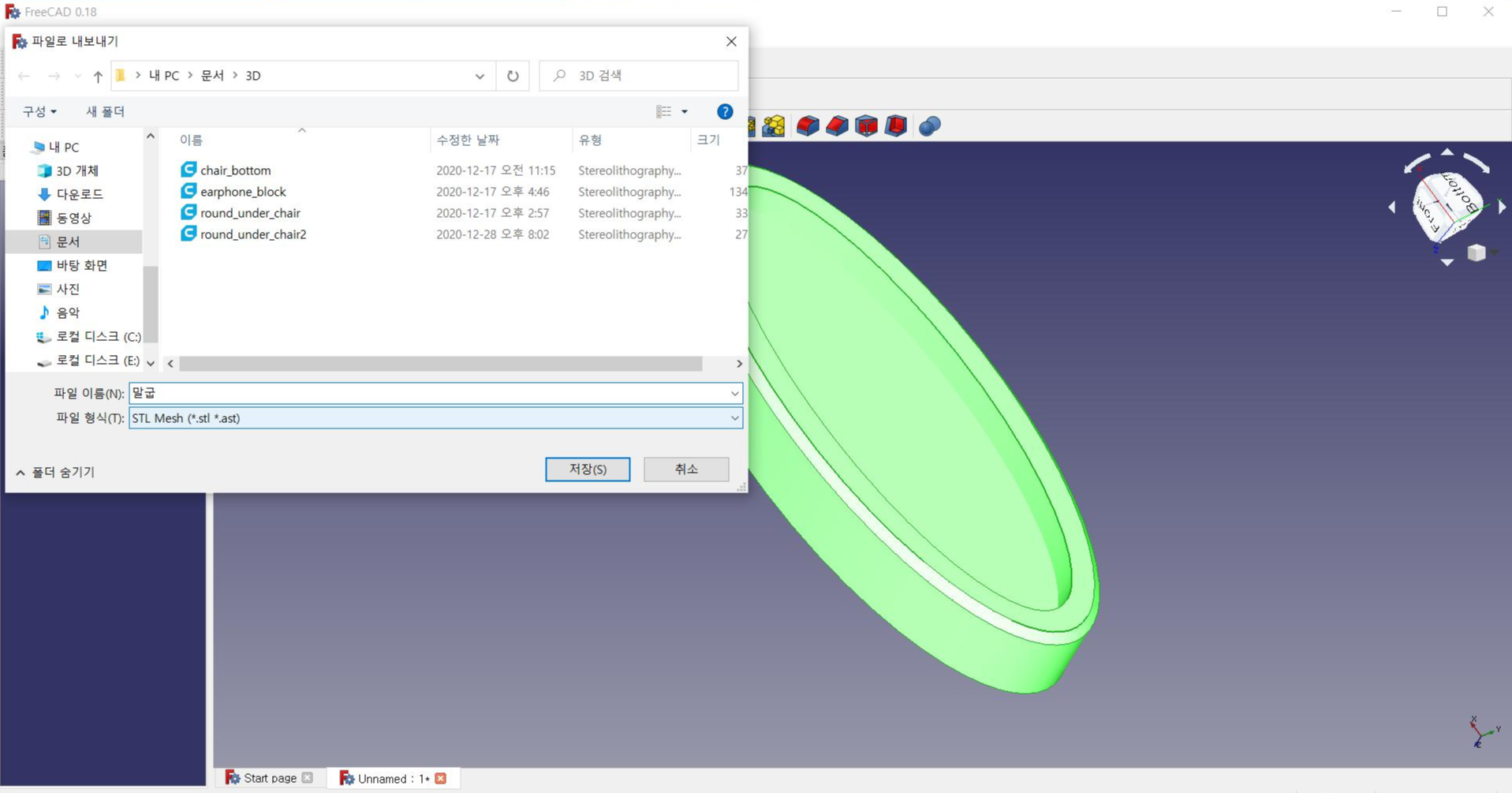

파일->내보내기 클릭후 STL Mesh로 저장해주세요. 그리고 모델 자체도 다른이름으로 저장하면 나중에 다시 작업할 수 있습니다. 이제 이걸 다른 3D 프린팅 어플리케이션에서 열 수 있습니다.



Ultmaker Cura라는 오픈소스 슬라이싱 소프트웨어가 있는데, 이걸 다운 받으셔야합니다.

어떤 프린터기를 사용하는지 설정 후 어느정도 세밀하게 프린트 할 수 있는지, 내부패턴 등을 정할 수 있고,

슬라이스해서 층마다 어떤지 확인할 수 있습니다.



CR-10 Max 같은 경우는 프린터기 설정 옵션에 other 항목에 바로 있었기에 축의 높이나 빌드 플레이트 등은 정할 필요가 없었습니다. 옵션에 없는 프린터일 경우 직접 이러한것들을 적어줘야합니다 (가이드).



이제 stl파일을 열어 프린트 설정을 해주겠습니다.

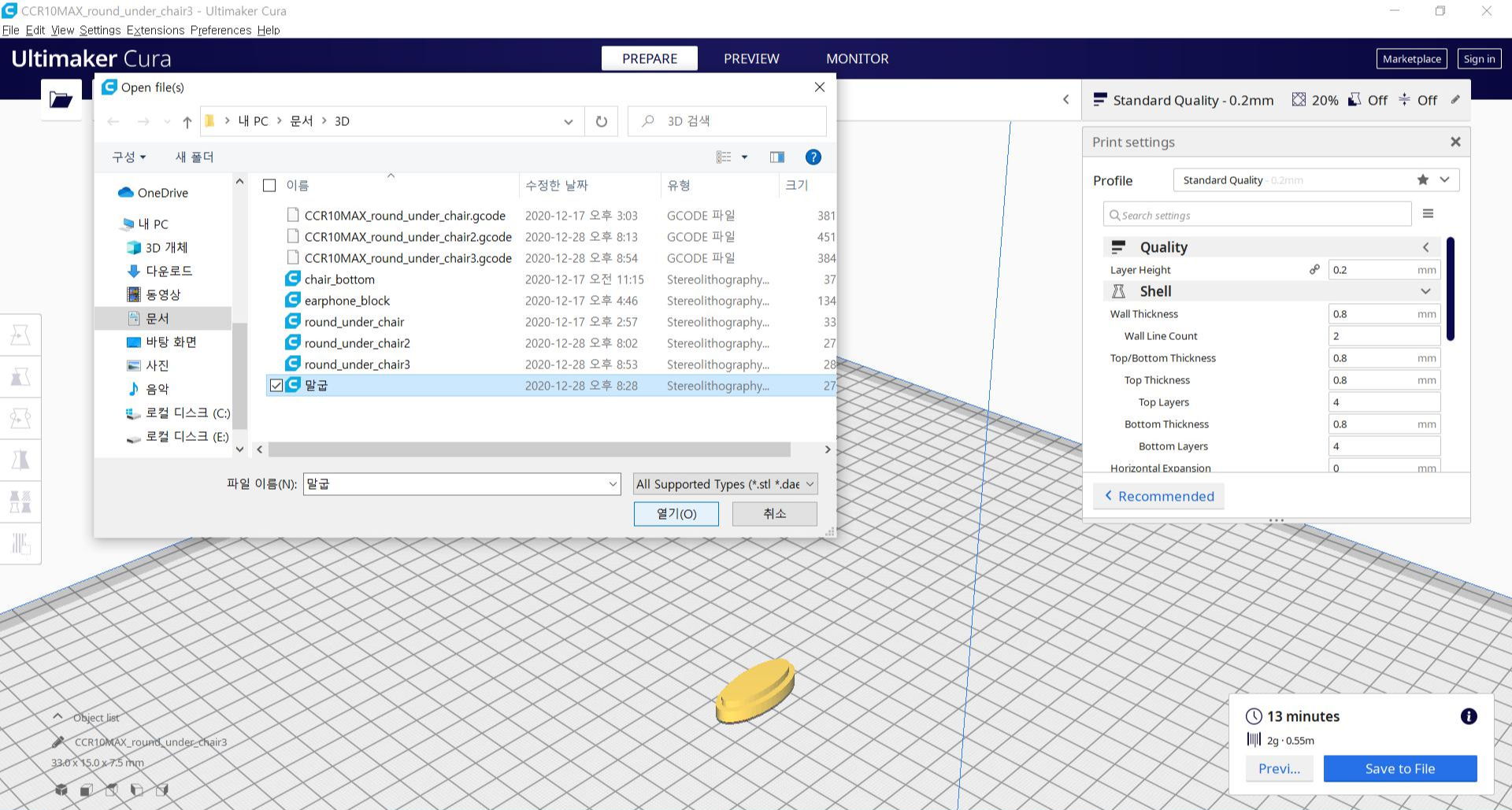

파일 아이콘을 누르고 아까 저장한 stl파일을 열어줍니다. 열려있는 모형은 이전의 것이니 무시해주세요.

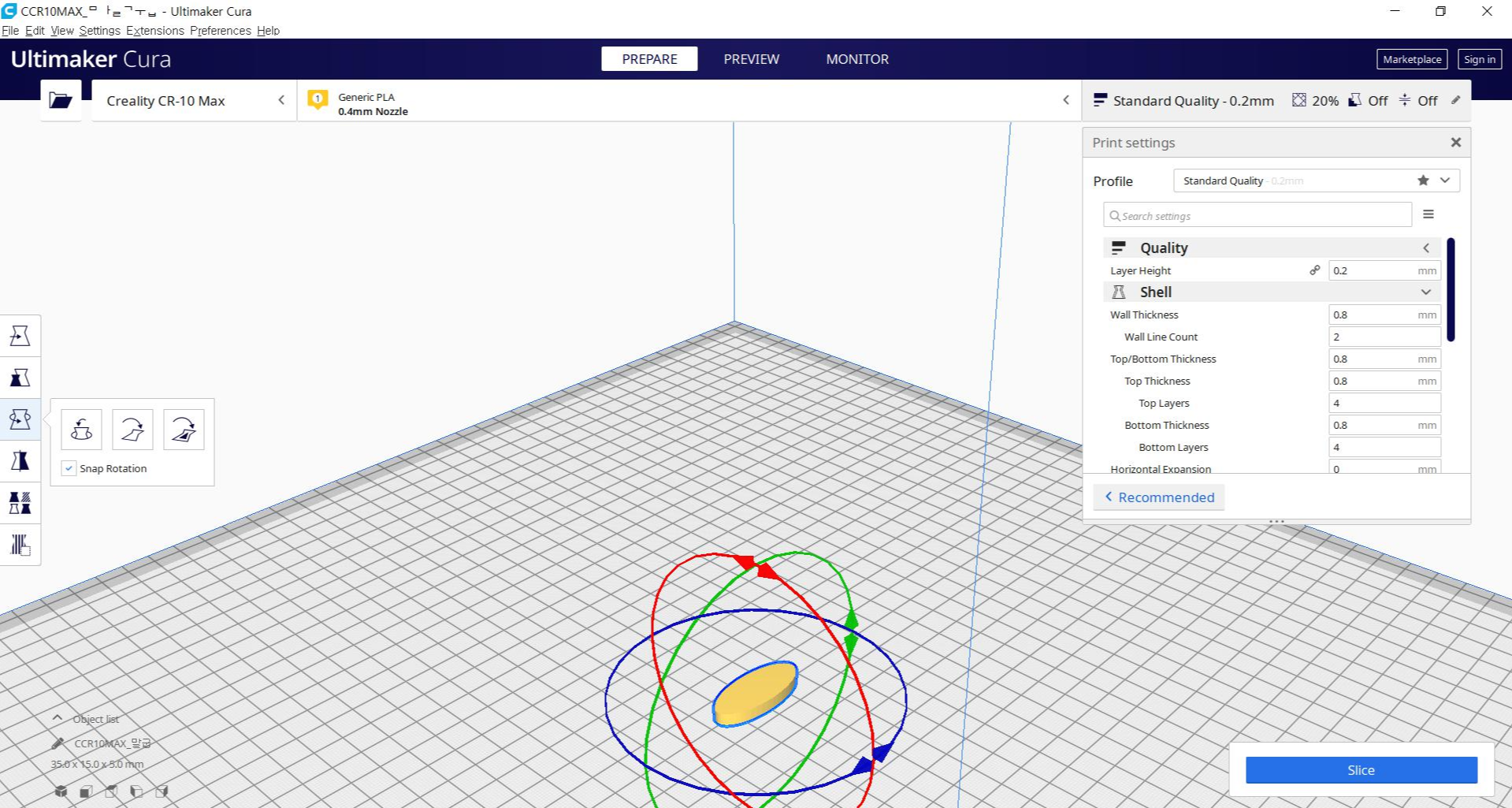

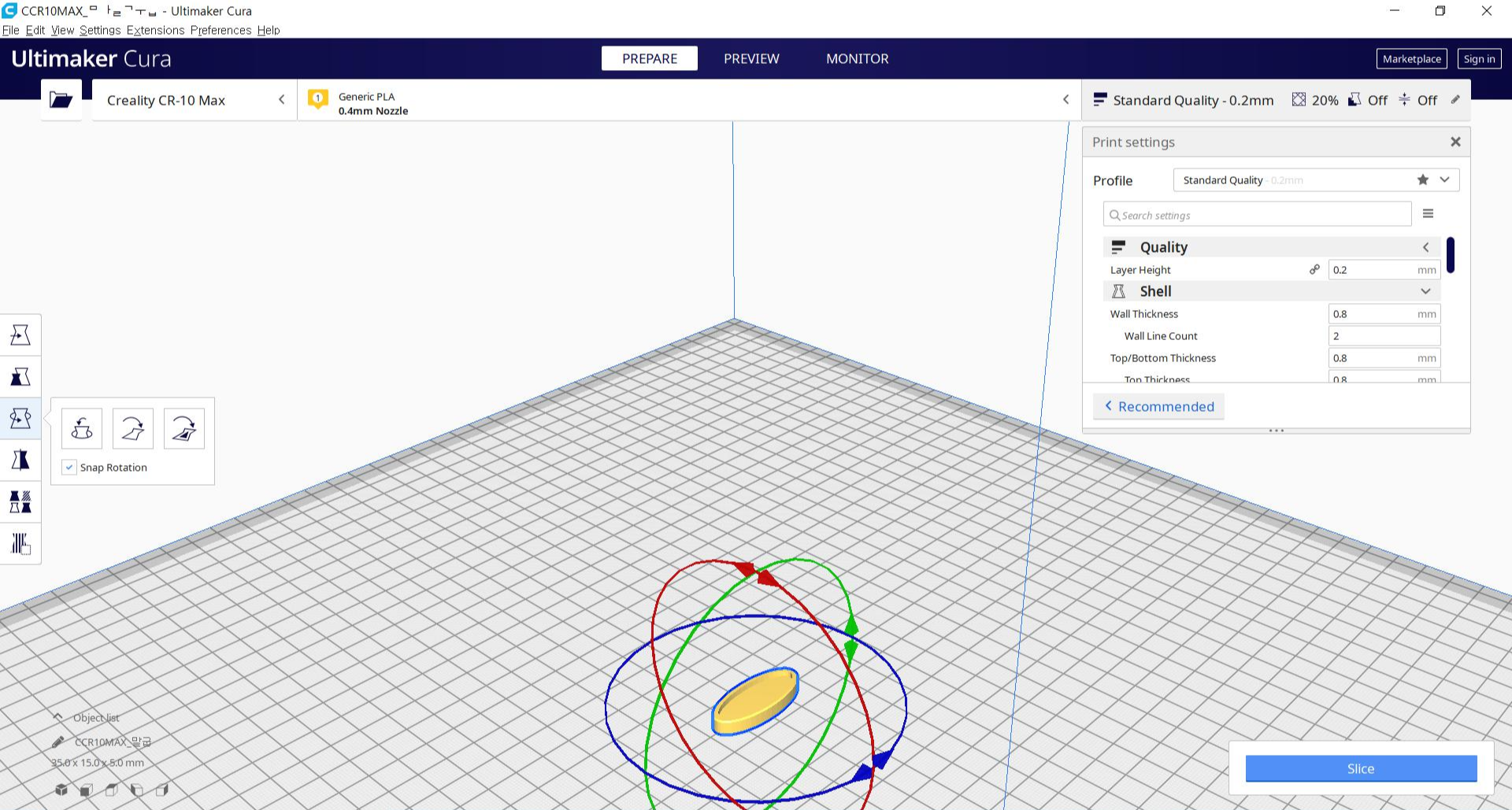

이렇게 만든 모델이 나왔습니다. 바닥이 위쪽으로 향해있어 180도 돌려줬습니다 (회전 아이콘 클릭 후 빨간 원 드래그).



그리고 오른쪽에서 설정을 할 수 있습니다. 저는 standard quality로 정하고 layer height은 0.2mm로 해줬습니다.

(보통 프린터기에서도 간격을 0.2mm로 조정합니다)

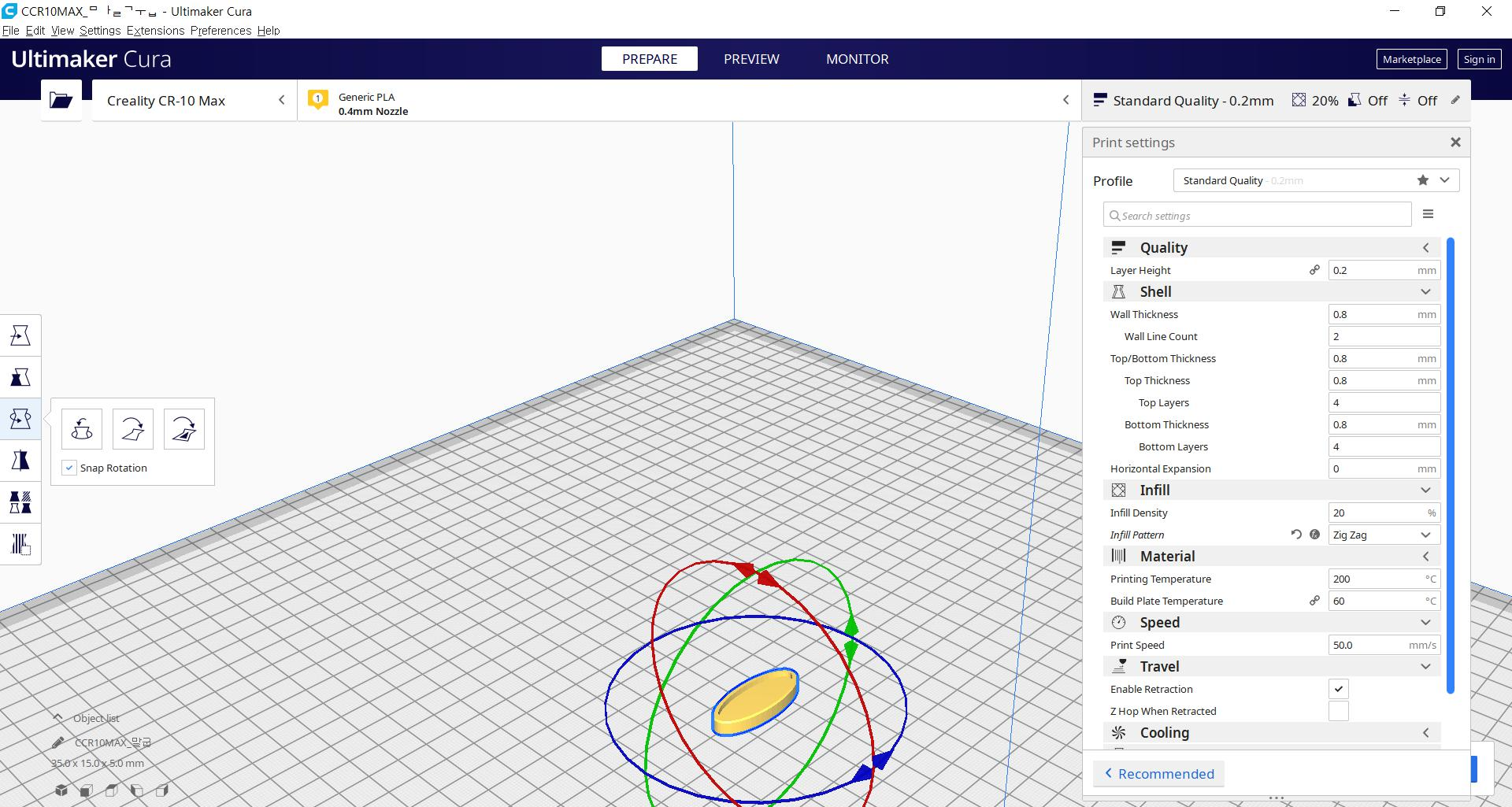

나머지 설정은 오른쪽처럼 해주었습니다. Shell은 건들지 않았고, Infill만 바꾸고 Material이랑 Speed역시 기존에 정해져있는 값으로 사용했습니다.



설정 완료했다면 Slice클릭

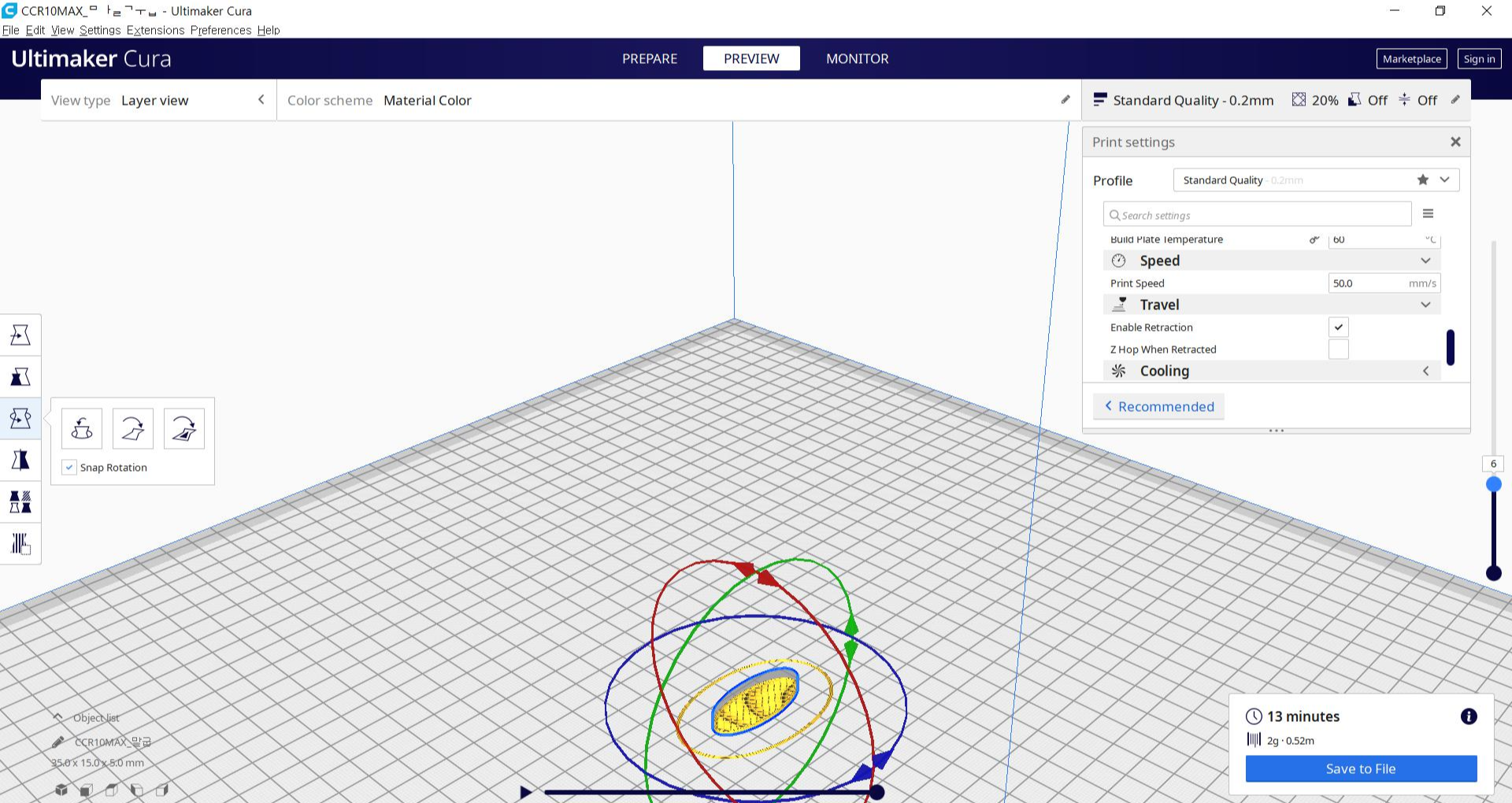

이제 오른쪽의 까만 바를 움직여 어떻게 만들어지는지 층마다 볼 수 있습니다. 이걸 파일에 저장하면 끝!

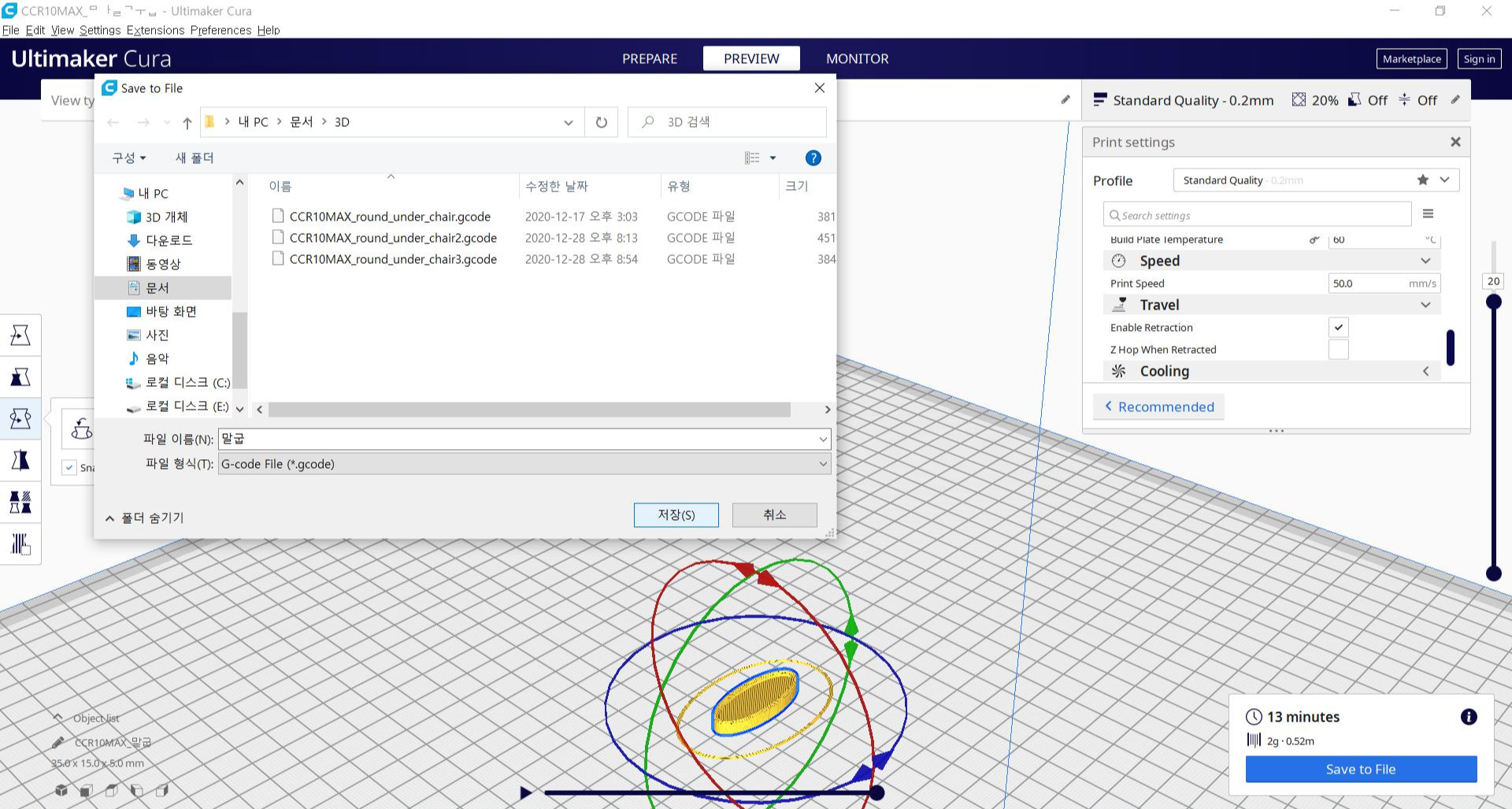

이제 G-code파일을 저장하고 마이크로SD카드에 옮겨주면 됩니다.

많은 도움 되셨길 바랍니다.
